| Output Capacity: | 100/110kVA | Output Power: | 1380/1500kW |
|---|---|---|---|
| Genset Type: | Hidier | Engine: | Perkins |
| Frequency: | 50Hz / 60Hz | Cooling Type: | water cooled |
| برجسته: | پرکینز دیزل ژنراتور,پرکینز دیزل ژنراتور |
||

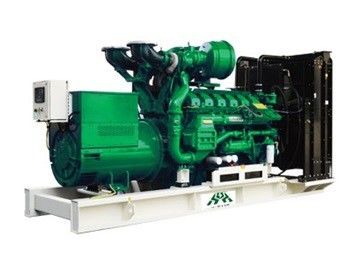

4 زمانه 1500KW پرکینز دیزل ژنراتور با کنترل پنل ها به صورت خودکار
| HDP سری HDP1380 / HDP1500S |
مدل | برق آماده به کار | قدرت نخست | موتور | الترناتور | صفحه کنترل | |||
KVA | KW | KVA | KW | استمفورد | Hidier (اختیاری) | مدل | ||
HDP1500 / S | 1881 | 1505 | 1710 | 1380 | 4012-46TWG3A | PI734E | HD1400 | MRS10 |
تنظیمات # 1.1 ویژگی ها | |
1 | سیستم تحریک: خود هیجان زده (AREP و PMG اختیاری هستند) |
2 | ATS (سوئیچ انتقال اتوماتیک) نهنج |
3 | سوئیچ عایق باتری قابل قفل شدن |
4 | صفحات روی گالوانیزه ضد زنگ با مقاومت در برابر خوردگی قوی |
5 | مقره لرزش بین موتور / دینام و قاب پایه |
6 | طراحی سیم کشی داخلی |
7 | مخزن سوخت پایه برای حداقل 8 ساعت در حال اجرا |
8 | مجهز به صدا خفه کن صنعتی |
9 | 50 ℃ رادیاتور |
10 | بلند کردن و پایه فلزی قاب بالا با سوراخ لیفتراک |
11 | زهکشی برای مخزن سوخت |
12 | کامل توابع حفاظت و برچسب ایمنی |
13 | IP54 (مجموعه عایق صوتی)، IP56 (سیستم کنترل) |
14 | آب گرمایش و ژاکت، بخاری نفتی در دسترس هستند. |
15 | پاک کننده هوا دو، قطعات یدکی، ابزار خاص در دسترس هستند. |
16 | سفارشی قابل قبول است |
 | رتبه بندی و عملکرد داده | ||
| موتور نام تجاری و مدل: | پرکینز 4102TWG3A | ||
| دینام نام تجاری و مدل: | استمفورد I734E | ||
| سیستم کنترل: | COMAP InteliLite®MRS10 | ||
| سطح سر و صدا @ 7M: | 70.9-75.8 | ||
| فرکانس و فاز: | 50HZ و 3 فاز | ||
| سرعت موتور: RPM | 1500 | ||
 | نوع ساختار: | HDP1500 | |
| HDP1500S | |||
| ظرفیت مخزن سوخت: L | HDP1500 | / | |
| HDP1500S | / | ||
| مصرف سوخت: L / ساعت (100٪ بار) | نخست | 281 | |
| آماده به کار | 315 | ||
| ژنراتور | طول (L) | عرض (W) | ارتفاع (H) | کیلوگرم وزن خالص |
| مدل | میلی متر | میلی متر | میلی متر | |
| HDP1500 | 5300 | 2200 | 2400 | 10،600 |

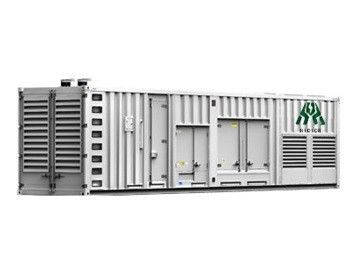

| HDP1500S | 12،200 | 2400 | 3200 | 20،200 |
تنظیمات # 1.2 محاسبه کانتینر | ||||
مدل ژنراتور مجموعه | 20'GP عدد | 40'GP عدد | 40'HQ عدد | بهره وری |
HDP1500 | N / A | N / A | N / A | N / A |
HDP1500S | N / A | N / A | N / A | N / A |
تنظیمات # 2 موتور پرکینز 4102-46TEG3A |
 |
| ||||||||||||||||||||||||||||||||
تنظیمات # 2.2 موتور خروجی | |||||||
سرعت دور در دقیقه | Run تایپ کنید | خروجی معمولی (خالص) | قدرت موتور | ||||
درشت | خالص | ||||||
کیلو ولت آمپر | KWE | KWM | اسب بخار | KWM | اسب بخار | ||
1500 | نخست | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
آماده به کار | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
1800 | نخست | 1710 | 1380 | 1500 | 2012 | 1440 | 1931 |
آماده به کار | 1880 | 1505 | 1643 | 2203 | 1583 | 2123 | |
* موضوع به انطباق با D6751 ASTM و EN14214.
امتیاز بندی فوق نشان دهنده قابلیت عملکرد موتور به شرایط مشخص شده در استاندارد ISO 8528/1، 3046/1 ISO: 1986، BS 5514/1. بار لازم ممکن است برای شرایط خارج از این مورد نیاز؛ مشورت پرکینز موتورهای شرکت محدود. قدرت ژنراتور معمولی هستند و در بازده دینام معمولی و یک ضریب قدرت (COS θ) از 0.8 است.
مشخصات سوخت: BS 2869: قسمت 2 1998 کلاس A2 یا D2 ASTM D975.
تعاریف رتبه:
نخست قدرت: قدرت موجود در بار متغیر در ازای یک شبکه قدرت اصلی. اضافه بار 10 درصد است به مدت 1 ساعت در هر عملیات 12 ساعت مجاز است.
آماده به کار (حداکثر): قدرت موجود در بار متغیر در صورت شکست شبکه های برق اصلی. بدون اضافه بار مجاز است.
تنظیمات سیستم # 2.3 سوخت | |||||
نوع تزریق | مستقیم | ||||
پمپ تزریق سوخت | ترکیبی انژکتور واحد | ||||
فشار باز شدن سوخت انژکتور | 234 نوار | ||||
تحویل / ساعت در 1500 دور در دقیقه | 1380 لیتر | ||||
فرماندار الکترونیکی (اختیاری) | گرما در سوخت حفظ به مخزن .. | ||||
پمپ بالابر سوخت | |||||
فشار پمپ بالابر سوخت | 300 کیلو پاسکال | ||||
حداکثر مکش | 2.5 متر | ||||
حداکثر فشار | مشاهده راهنمای نصب و راه اندازی | ||||
فاصله فیلتر سوخت | 10 میکرون | ||||
نوع فرماندار | .الکترونیکی | ||||
گشتاور در خروجی فرماندار | 1.631 KGM | ||||
مشخصات سوخت | |||||
USA بانک فدرال فعال - بزرگراه EPA2D 89.330-96 | |||||
اروپا فعال - بزرگراه CEC RF-06-99 | |||||
مصرف سوخت | |||||
سرعت موتور | گرم / کیلووات ساعت | لیتر / ساعت | |||
1500 | 1800 | 1500 | 1800 | ||
در حالت آماده به کار حداکثر قدرت | 215 | - | 490 | - | |
در امتیاز نخست قدرت | 210 | - | 436 | - | |
75 درصد از قدرت نخست | 202 | - | 315 | - | |
50 درصد از قدرت نخست | 202 | - | 210 | - | |
سیستم خنک کننده تنظیمات # 2.4 | |||
ظرفیت خنک کننده مجموع | |||
موتور تنها | 73 لیتر | ||
Electropak (موتور و رادیاتور): | |||
-temperate | 207 لیتر | ||
گرمسیری | 210 لیتر | ||
محدوده عملیاتی ترموستات | 71-85 ° C | ||
خاموش کردن دمای مایع خنک کننده | 101 ° C در حال افزایش | ||
خنک کننده غوطه وری گرم | 4 KWE هر | ||
رادیاتور | |||
منطقه صورت رادیاتور | 3،46 متر مربع | ||
مواد و تعداد ردیف: | |||
هوا -charge و آب گرمکن | مس، 4 ردیف | ||
باله در هر اینچ و ماده: | |||
هوا -charge و آب گرمکن | برنج، 12 ردیف | ||
اطلاعات آب ژاکت خنک کننده | |||
جریان -coolant معتدل و گرمسیری | 1020 لیتر / دقیقه | ||
دمای خروجی -coolant (حداکثر). | 98 ° C | ||
دمای ورودی -coolant (دقیقه) | ترموستات کنترل | ||
حداکثر مجاز مقاومت سیستم خارجی | پاسکال | ||
محدوده عملیات ترموستات | 82-93 ° C | ||
حداکثر. تحت فشار استاتیک در پمپ | 30.4 کیلو پاسکال | ||
مایع خنک کننده توصیه می شود | 50٪ ضد یخ / 50٪ آب است. برای کسب اطلاعات کامل از مشخصات مایع خنک کننده توصیه می شود، به مراجعه عملیات و تعمیر و نگهداری کتابچه راهنمای کاربر برای این مدل موتور. | ||
کمک هزینه کانال های خنک کننده | |||
حداکثر محدودیت اضافی (کمک هزینه مجرای) به خنک کننده جریان هوا و حداقل جریان هوا حاصل | |||
ترخیص کالا از گمرک محیط 50٪ گلیکول | کانال های خنک کننده کمک هزینه پا | متر مکعب / ثانیه | |
N / A | N / A | N / A | |
N / A | N / A | N / A | |
تنظیمات سیستم # 2.5 القایی | |
حداکثر لحظه خمش استاتیک در صورت عقب بلوک | 1400 نیوتن متر |
محدودیت مصرف هوا حداکثر | |
فیلتر تمیز. | 2 کیلو پاسکال |
فیلتر -dirty | 4 کیلو پاسکال |
نوع فیلتر هوا | جریان محوری وظیفه متوسط |
تنظیمات # 2.6 سیستم برق | |||||||
نوع | بازگشت عایق | ||||||
الترناتور | 24 ولت با رگولاتور جدایی ناپذیر | ||||||
موتور استارت | 24 ولت | ||||||
قدرت موتور استارت | 16.4 کیلو وات | ||||||
تعداد دندانه های روی چرخ لنگر | 159 | ||||||
تعداد دندانه های روی موتور استارت .. | 12 | ||||||
حداقل سرعت استارت (0 ° C) | 120 دور در دقیقه | ||||||
سرد توصیه شروع | |||||||
حداقل سرعت استارت موتور بیش از TDC | 120 برگرد / دقیقه | ||||||
کمترین راه افتادن درجه حرارت | درجه موتور روان کننده ها نفت | مشخصات باتری | |||||
° C | BS3911 سرد شروع آمپر | SAEJ537 سرد استارت آمپر | عدد از باتری ضروری | تجاری تعداد کد عکس | |||
0 | 20W | 540 | 740 | 1 | 647 | ||
-15 | 10W | 540 | 740 | 1 | 647 | ||
-20 | 5W | 600 | 780 | 1 | 655 | ||
تنظیمات # 2.7 سیستم اگزوز | |
اندازه خروجی اگزوز (داخلی) | 2 * 254 میلی متر فلنج جدول D |
فشار برگشت برای کل سیستم | 5 کیلو پاسکال |
تولید گازهای گلخانه ای بیانیه: موتورهای سرعت ثابت برای استفاده در کاربردهای صنعتی، IOPU و ElectropaK: خبره در برابر الزامات اتحادیه اروپا مرحله IIIA (بخشنامه 97/68 / EC، به عنوان آخرین اصلاح، برای برنامه های کاربردی تلفن همراه).
تنظیمات # 2.8 روانکاری سیستم | ||
ظرفیت روغن کاری شونده | ||
ظرفیت سیستم -Total | 177 لیتر | |
حداکثر -sump | 157،5 لیتر | |
درجه حرارت نفت در در شرایط کار عادی به یاطاقان 105 ° C | ||
فشار روغن کاری شونده | ||
-در سرعت امتیاز | 400 کیلو پاسکال | |
-minimum در 80 ° C | 340 کیلو پاسکال | |
ارزش امداد نفت در باز | 400 کیلو پاسکال | |
فاصله فیلتر نفت در | 20 میکرون | |
سرعت پمپ نفت در | 2100 برگرد / دقیقه | |
زاویه نرمال عامل | ||
جلو و عقب ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. .... ..... 5 درجه سمت شیب .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... .... .. ... ... ... ... ... 10 درجه سانتی | ||
| تنظیمات # 3 دینام StamfordUCI224G |
سیستم کنترل | به صورت جداگانه هیجان زده شده توسط PMG | |||||||
AVR | MX341 | MX321 | ||||||
تنظیم ولتاژ | ± 1٪ | ± 0.5٪ | با 4٪ حاکم موتور | |||||
پایدار اتصال کوتاه | مراجعه به منحنی کاهش اتصال کوتاه | |||||||
سیستم عایق | کلاس H | |||||||
حفاظت | IP23 | |||||||
دارای رتبه ضریب قدرت | 0.8 | |||||||
سیم پیچ استاتور | LAP دو لایه | |||||||
سیم پیچ PITCH | دو ثلث | |||||||
سیم پیچ LEADS | 6 | |||||||
مقاومت استاتور MAIN | 0.00093 اهم در هر فاز در 22 ° C ستاره متصل | |||||||
مقاومت روتور اصلی | 2.17 اهم در 22 ° C | |||||||
کانتر مقاومت استاتور | 17.5 اهم در 22 ° C | |||||||
کانتر روتور مقاومت | 0.063 اهم در هر فاز در 22 ° C | |||||||
سرکوب RFI | BS EN 61000-6-2 و EN 61000-6-4 BS، VDE 0875G، VDE 0875N. به کارخانه برای دیگران مراجعه | |||||||
اعوجاج شکل موج | بدون بار <1.5٪ غیر تحریف بار خطی متوازن <5.0٪ | |||||||
حداکثر سرعت غیرمجاز | 2250 برگرد / دقیقه | |||||||
بلبرینگ END DRIVE | توپ. 6228 C3 | |||||||
بلبرینگ پایان غیر DRIVE | توپ. 6319 C3 | |||||||
1 بلبرینگ | 2 بلبرینگ | |||||||
COMP وزن. ژنراتور | 3556 کیلوگرم | 3506 کیلوگرم | ||||||
وزن استاتور زخم | 1747 کیلوگرم | 1747 کیلوگرم | ||||||
روتور زخم وزن | 1494 کیلوگرم | 1432 کیلوگرم | ||||||
WR² اینرسی | 45.49 kgm2 | 44.4891 kgm2 | ||||||
وزن حمل و نقل در یک جعبه | 3629kg | 3575kg | ||||||
بسته بندی اندازه CRATE | 216 × 105 X 154 (سانتی متر) | 216 × 105 X 154 (سانتی متر) | ||||||
50 هرتز | 60 هرتز | |||||||
تداخل تلفن | THF <2٪ | TIF <50 | ||||||
خنک کننده با هوا | 2.69 متر مکعب / ثانیه 5700 CFM | 3.45 متر مکعب / ثانیه 7300 CFM | ||||||
STAR ولتاژ | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
کیلو ولت آمپر RATING پایه برای ارزش راکتانس | 1845 | 1900 | 1900 | 1865 | 2070 | 2210 | 2255 | 2300 |
XD DIR. سنکرون AXIS | 3.18 | 2.96 | 2.75 | 2.40 | 3.84 | 3.67 | 3.42 | 3.21 |
X'd DIR. AXIS گذرا | .19 | .18 | .17 | .15 | .23 | .22 | .21 | .19 |
X''d DIR. AXIS SUBTRANSIENT | .14 | .13 | .12 | .11 | .17 | .16 | .15 | .14 |
XQ QUAD. راکتانس AXIS | 2.04 | 1.90 | 1.76 | 1.54 | 2.47 | 2.36 | 2.20 | 2.06 |
X''q QUAD. AXIS SUBTRANSIENT | .29 | .27 | .25 | .22 | .35 | .33 | .31 | .29 |
XL راکتانس نشتی | .04 | .03 | .03 | .03 | .04 | .04 | .04 | .04 |
X2 توالی منفی | .20 | .19 | .17 | .15 | .24 | .23 | .22 | .20 |
X0 توالی صفر | .02 | .02 | .02 | .02 | .03 | .03 | .03 | .03 |
راکتانس اشباع ارزش به ازای هر واحد در RATING و ولتاژ قید | ||||||||
T'd CONST گذرا زمان. | 0.149s | |||||||
T''d CONST SUB-TRANSTIME. | 0.02s در | |||||||
T'do OC فیلد زمان CONST. | 2.46s | |||||||
CONST TA آرماتور زمان. | 0.02s در | |||||||
نسبت اتصال کوتاه | 1 / XD | |||||||
| تنظیمات # 4 سیستم کنترل COMAP InteliLite® MRS10 |
|  |
تنظیمات # 4.1 ویژگی های | |
1 | خودکار یا کتابچه راهنمای START / STOP از نسل مجموعه |
2 | فشار دکمه برای کنترل ساده، تست لامپ |
3 | سوئیچ عایق باتری قابل قفل شدن |
4 | گرافیک پشت روشن نمایش ال سی دی 128 × 64 پیکسل |
5 | 2 شاخص های رهبری |
6 | طراحی سیم کشی داخلی |
7 | پارامترهای قابل تنظیم از طریق صفحه کلید و یا کامپیوتر |
8 | اندازه گیری ژنراتور (50/60 هرتز): U1-U3، I1-I3، هرتز، کیلو وات، KVAR، kVArh، کیلووات ساعت |
9 | حفاظت انتخاب زنگ هشدار / خاموش کردن |
10 | 3 حفاظت ژنراتور فاز - بیش از حد / تحت ولتاژ - بیش از حد / تحت فرکانس - کنونی / عدم تقارن ولتاژ - اضافه جریان / اضافه بار |
11 | فشار آنالوگ روغن، آب، دما، سطح سوخت، باتری، ولتاژ، سرعت موتور (وانت) |
12 | ورودی قابل برنامه ریزی با قابلیت تنظیم و خروجی |
13 | گرم کردن و خنک کننده توابع |
14 | رابط RS232 (AT-LINK کابل CONV برای لازم است IL-MRS 10) |
15 | ابعاد 180 × 120 میلی متر (پانل جلو) |
16 | مهر و موم شده به IP65 |
17 | سفارشی قابل قبول است |
تنظیمات # 4.2 توابع | |
ورودی دودویی / oupputs | 6/6 |
ورودی آنالوگ | 3 |
سوار کردن | - |
عملکرد AMF | - |
پیکربندی ورودی | ● |
پیکربندی خروجی | ● |
Gen./Mains اندازه گیری ولتاژ | 3PH / - |
اندازه گیری جریان | 3PH |
KW / اندازه گیری KWH | ● / - |
GCB / کنترل MCB با بازخورد | |
واحد فرمت (periph) | - |
رابط های ارتباطی | RS232 |
پشتیبانی مودم | - |
شارژ باتری مدار دینام | ● |
تنظیمات # 5 گزینه | ||
موارد | گزینه ها | انتخاب کنید |
موتور | تجهیزات گرمایش و آب گرمکن | |
تجهیزات گرمایش و نفت | ||
الترناتور | سیم پیچ دما ابزار اندازه گیری | |
دینام گرمایش | ||
PMG | ||
ضد رطوبت و ضد خوردگی درمان | ||
ضد تراکم بخاری | ||
ژنراتور | ابزار با ماشین | STND |
سیستم سوخت | سوخت کم زنگ سطح | |
سیستم تغذیه سوخت به صورت خودکار | ||
سوخت T-دریچه | ||
محفظه | نوع باز | |
خاموش / نوع فوق العاده کم صدا | ||
نوع تریلر | ||
سایبان / نوع محفظه | ||
سیستم روغن کاری شونده | نفت با ماشین | |
اگزوز سیستم. | هیئت مدیره حفاظت از گرما | |
سیستم خنک. | حفاظت از گرما جبهه | |
خنک کننده (-30 ° C) | ||
سیستم کنترل | سیستم کنترل از راه دور | |
سیستم کنترل ATS | ||
سیستم همگام سازی خودکار | ||
ژنراتور خروجی کابینه | ||
صفحه کنترل | چک · COMAP | STND |
چین · Hidier | ||
دانمارک · Deif | ||
UK · Deepsea به | ||
ولتاژ | 415 / 240V | |
400 / 230V | ||
380 / 220V | ||
220 / 127V | ||
200-115V | ||
تماس با شخص: Mr. zhang
تلفن: 1881089090
