جزئیات محصول:
پرداخت:
|
برجسته: | پی وی سی شیر دیافراگم,شیر فشار متوسط |
---|

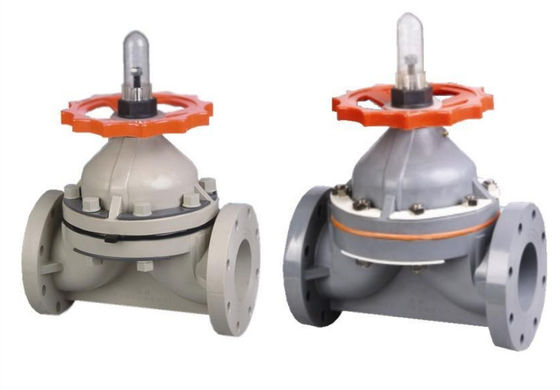

مواد شیمیایی مقاومت در برابر دریچه پلاستیکی دیافراگم، UPVC، CPVC، PVDF، شیر دیافراگمی PPG نفت و گاز صنعتی
امکانات
• اندازه از 1/2 "10".
• CPVC، UPVC، PVDF، PPH، PPG جنس بدنه
• PTFE دیافراگم، EPDM کوسن.
• دمای کار از -30 ℃ به 140 ℃.
• کار PN1.0Mpa فشار.
• نوع سرریز.
• ANSI # 16.5، JIS10K، DIN اتصال فلنج
نام تجاری: DINAI VALVE
منطقه کاربرد
• ترشی اسید خط لوله
• آبکاری حمل مایع است.
• دارویی اسید کارخانه و حمل.
• نفت و گاز صنعتی.
• کارخانه نساجی، اسید کارخانه چرم خط لوله کشی.
• معدن، کارخانه متالورژی، کود زباله های گیاهی خط لوله و مایع است.
• تصفیه آب نیمه هادی خط لوله کشی.
• تصفیه فاضلاب خط لوله
• مواد غذایی نمک صنعتی خط لوله کشی آب
• کارخانه کلر
• به منظور ذخیره آب
• الکتریکی
• آب زمین.
• آبنمک.
• گاز طبیعی.
NO. | نام بخش | تعداد | مواد | ||||||||||
1 | تنظیم مهره | 2 | فولاد | ||||||||||
2 | ساقه | 1 | فولاد | ||||||||||
3 | واشر | 1 | PP | ||||||||||
4 | سنجاق | 1 | فولاد | ||||||||||
5 | کمپرسور | 1 | چدن / نایلون | ||||||||||
6 | پیچ | 1 | فولاد | ||||||||||
7 | واشر | 2 | فولاد | ||||||||||
8 | دیافراگم | 1 | PTFE + EPDM | ||||||||||
9 | بدن | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | پوشش | 1 | PC | ||||||||||
11 | کلاه لبه دار | 1 | PP | ||||||||||
12 | چرخ دست | 1 | ABS | ||||||||||
13 | گریسخور | 1 | فلز مس | ||||||||||
14 | کلاه سر گذاشتن | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | پیچ و مهره | 8 | فولاد | ||||||||||
حجم Norminal | D1 | D | L | H | T | N | ΦD1 | وزن (کیلوگرم | |||||
DN (اینچ) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2 ") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 ") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 ") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 ") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
