جزئیات محصول:
پرداخت:
|
Model: | LPG | Nominal flow-rate: | 1.6 m 3 /h |
---|---|---|---|
Max. flow-rate: | 2.5 m3/h | Min. flow-rate: | 0.016m3/h |
Total pressure loss: | ≤200 Mpa | Operation pressure range: | 0.5-50kPa |
Cyclic volume: | 1.2dm3 | Min. recording reading: | 0.2dm3 |
Max. recording reading: | 99999.999 m3 | Working temperature: | -10~+40 |
برجسته: | دستگاه آشکارساز,ابزار تشخیص |

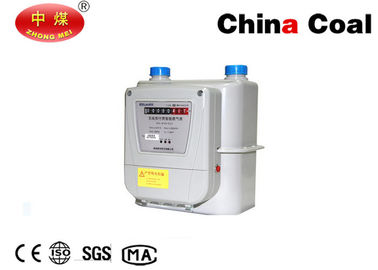

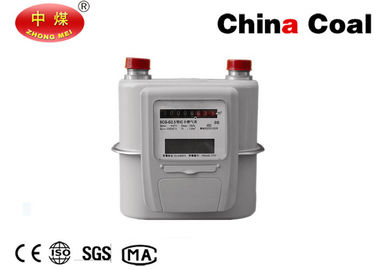

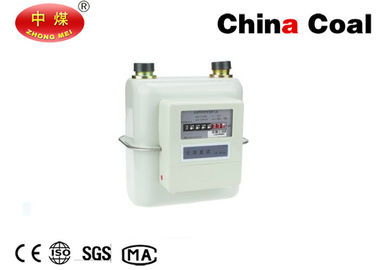

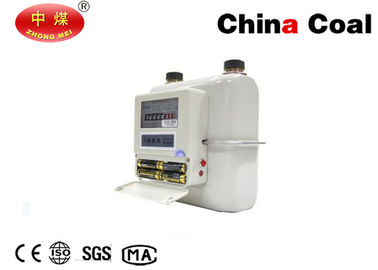

بی سیم رونویسی هوشمند natrual در / ذغال سنگ / کنتور گاز LPG
LPG گاز متر، natrual در متر گاز، زغال سنگ کنتور گاز، بی سیم رونویسی هوشمند کنتور گاز
توضیحات محصول
1.Specifications
1. EN 1359 گواهینامه
2. متر گاز دیافراگم
این رونویسی متر گاز هوشمند بی سیم با تکنولوژی بالا محصول یکپارچه است. این سری متر با استفاده از فن آوری های پیشرفته انتقال بی سیم. از طریق مدارات کنترل میکرو الکترونیک، آن را به سیگنال های پالس متر مکانیکی سنتی به سیگنال های الکتریکی تبدیل می کند. سپس داده ها اندازه گیری بر روی پلت فرم پس زمینه از طریق شبکه GPRS منتقل خودکار، و یا می توان آن را توسط یک واحد بیسیم دستی از خارج از خانه و پس از آن از طریق پورت USB به کامپیوتر دانلود جمع آوری شده.
این است که توسط استانداردهای چینی GB / T6968-1997 و بین المللی استاندارد از OIML R137 گواهی.
2. ساختار و تئوری کار
در داخل شمارنده متر گاز (بخش مکانیکی) است، یک آهنربا تحت اشاره گر چرخ برای 0.01 M3 گاز و دو نی سوئیچ در کنار هر کنار چرخ تعبیه شده است. هر بار که اشاره گر می رود یک دایره، یک گروه از دو پالس تولید شده است برای نشان 0.01 M3 گاز محاسبه می شود. پالس به سیگنال های دیجیتال تبدیل شده و ثبت به عنوان داده های اندازه گیری بر اساس برنامه از پیش تعیین شده. سپس داده های اندازه گیری را می توان به متمرکز و یا واحد دستی منتقل می شود.
3. ویژگی های
1. ساختار جمع و جور، ظرفیت بزرگ 1.2dm3 حجم چرخه ای و ظاهر زیبا.
2. درخواست داغ چاپ تکنولوژی سطح بین المللی بر روی ثبت نام، که بیمه خواندن خوانا هرگز محو شدن.
3. داخل و خارج از مورد متر الکترو ارمغان، که بیمه ظاهر خوب، رطوبت، گاز و مقاوم در برابر خوردگی و بالا مقاوم در برابر ضربه.
4. واحد اندازه گیری است کوپلیمربزاسیون ژاپنی فرمالدئید M90-44 (POM)، تزریق توسط دستگاه میتسوبیشی ساخته شده است؛ خواص فیزیکوشیمیایی بالا، قابلیت اطمینان قوی، اموال خود روان کننده خوب و فشردگی پیش افتادن سایر محصولات مشابه قابل ملاحظه.
5. لاستیک دیافراگم است که از پارچه های پلی استر پوشش داده شده با لاستیک مصنوعی نیترید ساخته شده، به تصویب بیش از 200 میلیون بار از تست بالی، تغییر مقاومت در برابر روغن از جرم کمتر از 65٪ است، انعطاف پذیری کمتر از 0.45g / سانتی متر، کم است دمای نوع دیافراگم می تواند تحت -35 ° C دمای محیط کار می کنند. تمام مشخصات مطابق با استاندارد ملی و استاندارد بین المللی OIML R311995.
6. شیر و صندلی واله از مواد وارداتی Z-41 پودر فشار پلاستیکی، است که توسط قدرتهای خارجی مورد آزمایش قرار ساخته شده است که جهان خاکی هرگز تحریف شده است، کاملا ضد عملکرد و سادگی بالا پس از سخت کار کردن.
7. مواد پوشش پلی کربنات ثبت نام، که دارای مقاومت به ضربه قوی و نگه داشتن پیچ می افتد را به مسیر به مقاومت در برابر جداسازی قطعات است.
8. سر پیچ ویژه و مهر و موم جلوگیری از تخریب غیر قانونی است.
9. دستگاه ضد معکوس طور کامل مانع دستکاری.
10. شیر با 360 درجه چرخش است که توانایی مقاومت در برابر conglutinates ناخالصی و انجماد است، و ثبات قوی و چابکی. و دقت بالا از ترشحات کم است.
11. مورد بالا و پایین مورد توسط یک گروه فولاد تحت 40ton فشار اتمسفر، که بیمه ثبات آب بندی فشرده شده است.
مورد | واحد | حالت | |||
G1.6 (S) D | G2.5 (S) D | G4 (S) D | G2.5 (S) DW | ||
اسمی جریان نرخ | متر 3 / ساعت | 1.6 | 2.5 | 4 | 2.5 |
حداکثر. نرخ جریان | متر 3 / ساعت | 2.5 | 4 | 6 | 6 |
حداقل. نرخ جریان | متر 3 / ساعت | 0.016 | 0.025 | .04 | 0.016 |
افت فشار کل | بابا | ≤200 | ≤200 | ||
محدوده فشار عملیات | پاسکال | 0.5 ~ 50 | 0.5 ~ 50 | ||
حجم چرخهای | DM 3 | 1.2 | 1.2 | ||
خطای مجاز | Qmin≤Q <0.1 Qmax به | ± 3٪ | ± 3٪ | ||
0.1Qmax≤Q≤ Qmax به | ± 1.5٪ | ± 1.5٪ | |||
حداقل. خواندن ضبط | DM 3 | 0.2 | 0.2 | ||
حداکثر. خواندن ضبط | متر 3 | 99999.999 | 99999.999 | ||
دمای کار | -10 ~ + 40 | -10 ~ + 40 | |||
دمای ذخیره سازی | -20 ~ + 50 | -20 ~ + 50 | |||
عمر | سال | 10 | 10 | ||
موضوع اتصال | M30 × 2 | M30 × 2 | |||
فاصله مرکزی | میلی متر | 110mm یا 130mm یا توسط مشتری | |||
وزن | کیلوگرم | 2.00 | 2.00 | ||
پوشش خارج | ورق از فولاد با کیفیت | ورق از فولاد با کیفیت |
4. ذخیره سازی و نصب و راه اندازی شده
1. لطفا متر به سمت بالا نگه دارید و اجتناب از برخورد در طول فرایند تحویل. متر باید در یک محل خشک بدون متوسط خورنده و با یک درجه حرارت در میان -20ºCto 50ºC ذخیره می شود.
2. نصب که در آن از آتش، بدون لرزش، آب و اثبات مرطوب، و هیچ نور مستقیم خورشید است.
3. لطفا مطمئن سیستم گاز تمیز و مهر و موم قبل از نصب متر.
4. لطفا جهت اتصال درست است که اتصال در پایان مورد فلش بالا باید به لوله گاز متصل را بررسی کنید. لطفا به سمت بالا متر نصب کنید.
5. گشتاور سفت در اتصال باید کمتر از 300 نیوتن باشد
یک شیر باید قبل از ورودی متر در سیستم لوله کشی گاز نصب شده است.
