| Tube size: | 4,6,8,10,12 inch 5/32,3/16,1/4,5/16,3/8,1/2 | Feature: | One way direction,non-return |
|---|---|---|---|
| Material: | Brass nickle plated, brass nickle plated | Product name: | Check Valve Fitting |
| Type: | tee, branch tee, run tee, elbow, universal elbow, Straight | Thread size: | 1/8”,1/4”,3/8”,1/2” |
| Feature: | One way direction,non-return | ||
| برجسته: | لوله پنوماتیک اتصالات,لوله هوا اتصال |
||

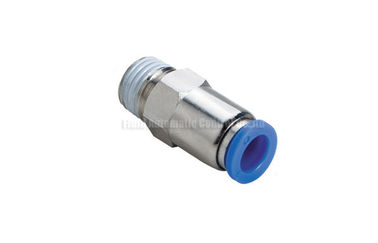

1/2 "NPT یک راه شیر لوله اتصالات، اتصالات بدون بازگشت
یکی از راه های نیکل شیر برنج اتصالات اندود مواد لوله از 4mm اندازه ~ 12mm استفاده، اینچ اندازه 5/32 "~ 1/2"، موضوع 1/8 "~ 1/2" PT، G، NPT، موضوع متریک، به عنوان مثال PCVC8-02
جزئیات سریع:
* یکی از راه های اتصالات شیر
* نیکل جنس بدنه برنج روکش
* PBT مواد مسکن
* قفل مواد پنجه فولاد ضد زنگ، تنگ و پایدار
* آستین پلاستیک، رنگ سیاه و سفید و یا رنگ آبی، شکل بیضی یا گرد برای گزینه
* نصب و راه اندازی سریع، آسان و انعطاف پذیر اتصال، صرفه جویی در فضا
* اثبات نشت تفلون پوشش داده شده در موضوع برای اطمینان از آب بندی خوب peformance
* موضوعات موجود در G، PT، NPT، متریک
* اندازه موضوع 1/8 "، 1/4"، 3/8 "، 1/2"
* اندازه لوله متریک در دسترس 4،6،8،10،12 اینچ 5 / 32،3 / 16،1 / 4،5 / 16،3 / 8،1 / 2
* یک جهت راه، بدون بازگشت، حفظ فشار خروجی در سطح ثابت
برنامه های کاربردی:
یکی از راه های اتصالات شیر به طور گسترده ای در متالورژی، روغن صنعتی، شیمیایی، نساجی، حمل و نقل هوایی، اتوماسیون مکانیکی، transporation، الکترونیک، تجهیزات پزشکی، تجهیزات teching به عنوان اتصال هواپیمایی
مشخصات:
لوله بیرونی قطر | ||||||
(اندازه متریک) | ||||||
رمز | 4 | 6 | 8 | 10 | 12 | 14 |
DIA | O4 | Ø6 | Ø8 | O10 | Ø12 | O14 |
(اینچ اندازه) | ||||||
رمز | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
DIA | O5 / 32 | O3 / 16 | Ø1 / 4 | O5 / 16 | O3 / 8 | Ø1 / 2 |
نوع موضوع و اندازه | ||||||
مخروطی موضوع (R PT) | ||||||
رمز | 01 | 02 | 03 | 04 | 06 | |
DIA | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 | |
G موضوع | ||||||
رمز | G01 | G02 | G03 | G04 | G06 | |
DIA | 1/8 " | 1/4 " | 3/8 " | 1/2 " | 3/4 " | |
NPT موضوع | ||||||
رمز | N01 | N02 | N03 | N04 | N06 | |
DIA | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | |
(اندازه متریک) | ||||||
رمز | M5 | M6 | M8 | M10 | ||
DIA | M5X0.8 | M6X1 | M8X1 | M10X1.25 | ||
مدل | ΦD | R | L1 | L2 | Φp | |
PCVC 4-M5 (B) | 4 | M5 | 3.5 | 31 | 10 | 10 |
PCVC 4-M6 (B) | 4 | M6 | 4 | 31.5 | 10 | 10 |
PCVC 04/01 (B) | 4 | R1 / 8 | 7.5 | 25 | 10 | 10 |
PCVC 06/01 (B) | 6 | R1 / 8 | 7.5 | 31 | 12 | 12 |
PCVC 06/02 (B) | 6 | R1 / 4 | 9.5 | 33 | 12 | 14 |
PCVC 08/01 (B) | 8 | R1 / 8 | 7.5 | 32.8 | 14 | 14 |
PCVC 08/02 (B) | 8 | R1 / 4 | 9.5 | 34.8 | 14 | 14 |
PCVC 10-03 (B) | 10 | R3 / 8 | 10.5 | 41 | 17 | 17 |
PCVC 10-04 (B) | 10 | R1 / 2 | 13.5 | 43 | 17 | 21 |
PCVC 12-03 (B) | 12 | R3 / 8 | 10.5 | 42.5 | 20 | 21 |
PCVC 12-04 (B) | 12 | R1 / 2 | 13.5 | 44.5 | 20 | 21 |
مدل | ΦD | Φp | L |
PCVU 4 | 4 | 13 | 47 |
PCVU 6 | 6 | 13 | 46 |
PCVU 8 | 8 | 15 | 51 |
PCVU 10 | 10 | 19 | 62 |
PCVU 12 | 12 | 21.5 | 64 |
مدل | R | RC | L1 | L2 | L | |
PCVF 01-01 (B) | R1 / 8 | G1 / 8 | 7.5 | 8.5 | 25.2 | 14 |
PCVF 02-02 (B) | R1 / 4 | G1 / 4 | 9.5 | 11 | 29.8 | 17 |
PCVF 03-03 (B) | R3 / 8 | G3 / 8 | 10.5 | 12 | 33.5 | 21 |
PCVF 04-04 (B) | R1 / 2 | G1 / 2 | 13.5 | 14 | 37 | 24 |
بررسی اتصالات، یکی از راه بدون بازگشت اتصالات، اتصالات تک جهته
