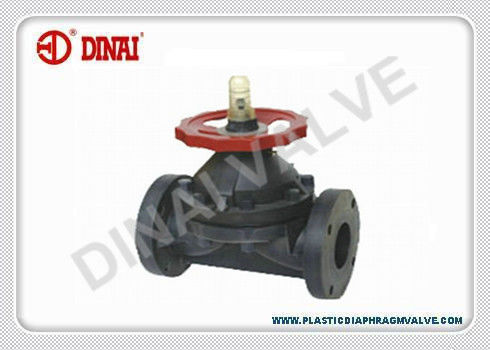

UPVC دریچه دیافراگم پلاستیکی برای تصفیه فاضلاب، حفاظت در برابر خوردگی و با دوام.
دریچه دیافراگم پلاستیکی در حال تبدیل شدن به طور گسترده ای در صنعتی حفاظت در برابر خوردگی استفاده می شود جایگزین فلز شیر دیافراگمی، به عنوان پلاستیک است اموال خوب مقاومت در برابر خوردگی، با دوام، در وزن سبک، آسان برای نصب و تعمیر. ما با توجه به شرایط با استفاده از ارائه UPVC، CPVC، PVDF، PP-GF، مواد PPH برای گزینه.
امکانات
• اندازه از 1/2 "10".
• CPVC، UPVC، PVDF، PPH، PPG جنس بدنه
• PTFE دیافراگم، EPDM کوسن.
• دمای کار از -30 ℃ به 140 ℃.
• کار PN1.0Mpa فشار.
• نوع سرریز.
• ANSI # 16.5، JIS10K، DIN اتصال فلنج
نام تجاری: DINAI VALVE
منطقه کاربرد
• ترشی اسید خط لوله
• آبکاری حمل مایع است.
• دارویی اسید کارخانه و حمل.
• نفت و گاز صنعتی.
• کارخانه نساجی، اسید کارخانه چرم خط لوله کشی.
• معدن، کارخانه متالورژی، کود زباله های گیاهی خط لوله و مایع است.
• تصفیه آب نیمه هادی خط لوله کشی.
• تصفیه فاضلاب خط لوله
• مواد غذایی نمک صنعتی خط لوله کشی آب
• کارخانه کلر
• به منظور ذخیره آب
• الکتریکی
• آب زمین.
• آبنمک.
• گاز طبیعی.
NO. | نام بخش | تعداد | مواد | ||||||||||
1 | تنظیم مهره | 2 | فولاد | ||||||||||
2 | ساقه | 1 | فولاد | ||||||||||
3 | واشر | 1 | PP | ||||||||||
4 | سنجاق | 1 | فولاد | ||||||||||
5 | کمپرسور | 1 | چدن / نایلون | ||||||||||
6 | پیچ | 1 | فولاد | ||||||||||
7 | واشر | 2 | فولاد | ||||||||||
8 | دیافراگم | 1 | PTFE + EPDM | ||||||||||
9 | بدن | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | پوشش | 1 | PC | ||||||||||
11 | کلاه لبه دار | 1 | PP | ||||||||||
12 | چرخ دست | 1 | ABS | ||||||||||
13 | گریسخور | 1 | فلز مس | ||||||||||
14 | کلاه سر گذاشتن | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | پیچ و مهره | 8 | فولاد | ||||||||||
حجم Norminal | D1 | D | L | H | T | N | ΦD1 | وزن (کیلوگرم | |||||
DN (اینچ) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2 ") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4 ") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8 ") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10 ") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
